Dlaczego instalacja elektryczna w ocieplanym poddaszu wymaga szczególnej uwagi
Ocieplenie poddasza zwykle kojarzy się z wełną mineralną, folią paroizolacyjną i płytami g-k. Dla elektryka od razu zapala się jednak inna lampka: kable, puszki, złącza i oprawy oświetleniowe znikną pod warstwą izolacji. Jeśli coś zostanie zrobione źle, naprawa po wykończeniu poddasza bywa droga, czasochłonna i często wymaga dewastacji zabudowy.
W przestrzeni poddasza panują też trudniejsze warunki niż w części mieszkalnej: większe wahania temperatury, podwyższona wilgotność, pył z wełny i ograniczona wentylacja. To wszystko wpływa na instalację elektryczną. Samo „przykrycie kabli wełną” nie jest więc dobrym pomysłem. Trzeba przemyśleć, jak poprowadzić przewody, gdzie umieścić puszki i jak je zabezpieczyć, żeby było i bezpiecznie, i serwisowalne.
Kluczowe jest zrozumienie, że izolacja cieplna zmienia sposób pracy instalacji elektrycznej: przewody się mocniej nagrzewają, trudniej je zlokalizować, a do puszek dostęp bywa utrudniony. Dobrze zaprojektowana i wykonana instalacja na etapie ocieplania poddasza minimalizuje ryzyko pożaru, zwarć oraz późniejszych problemów z rozbudową i serwisem.
Planowanie przed ociepleniem: inwentaryzacja kabli i puszek
Sprawdzenie istniejącej instalacji w strefie poddasza
Przed ułożeniem choćby jednej rolki wełny trzeba przeprowadzić dokładny przegląd tego, co już jest na poddaszu. Dotyczy to zarówno poddaszy adaptowanych (ze strychu na mieszkanie), jak i takich, które wcześniej były częściowo wykończone. W praktyce dobrze jest fizycznie przejść całą przestrzeń i:
- zlokalizować wszystkie puszki rozgałęźne (w tym stare, „zapasione” tynkiem lub luźno wiszące między krokwiami),
- sprawdzić, jak są poprowadzone kable – czy po krokwiach, po stropie, po murłacie, czy luzem w przestrzeni,
- zwrócić uwagę na przejścia przewodów przez przegrody (belki, murłaty, ściany kolankowe),
- ocenić, czy są jakieś stare, nieużywane odcinki instalacji, które można całkiem usunąć zamiast je „chować” w izolacji.
Przy tej okazji wychodzą też na jaw typowe „grzechy” starych instalacji: skręcane połączenia bez złączek, puszki bez pokryw, przewody aluminiowe łączone z miedzianymi „byle jak” czy gięte kable bez promieni gięcia. Lepiej to naprawić teraz, niż później, gdy dostęp zasłoni zabudowa.
Dokumentacja rozmieszczenia przewodów i złącz
Po samej inwentaryzacji przychodzi czas na dokumentację. Nie chodzi o papierologię dla zasady, tylko o praktyczne informacje na przyszłość. Wystarczy prosty plan poddasza – nawet odręczny – na którym zostaną zaznaczone:
- trasy przewodów (przynajmniej orientacyjnie),
- lokalizacja wszystkich puszek (w tym tych, które po ociepleniu znajdą się za płytą g-k),
- miejsca przejść przewodów z jednej przestrzeni do drugiej (np. przez ścianę kolankową czy strop).
Dobrym nawykiem jest robienie zdjęć całej konstrukcji przed zakryciem. Ujęcia z szerokim kadrem pokazujące położenie przewodów względem krokwi, jętek i okien dachowych są bezcenne, gdy za kilka lat trzeba odnaleźć konkretną puszkę czy trasę kabla. Warto później wydrukować kilka kluczowych zdjęć i dołączyć je do domowej dokumentacji technicznej razem z opisem obwodów.
Ocena, co trzeba przerobić przed ułożeniem izolacji
Na podstawie przeglądu i dokumentacji można podjąć decyzję, które elementy instalacji da się zostawić, a które koniecznie przenieść lub przebudować. Typowe sytuacje, kiedy ingerencja jest obowiązkowa:
- puszka rozgałęźna wypada w miejscu, gdzie docelowo będzie ciągła warstwa wełny i folii paroizolacyjnej – praktycznie bez dostępu,
- kabel jest poprowadzony tak, że krzyżuje się z planowanym rusztem pod płyty g-k lub wchodzi w strefę mocowania wieszaków,
- stare połączenia są zrobione niezgodnie ze sztuką (skrętki, brak puszek, brak złączek),
- przewody biegną zbyt blisko komina lub innych elementów nagrzewających się.
Robienie ocieplenia „na istniejącej, kiepskiej instalacji” to prosta droga do późniejszych awarii i konieczności kucia gotowych sufitów. Z ekonomicznego punktu widzenia połączenie prac elektrycznych i izolacyjnych w jednym etapie zwykle wychodzi taniej niż późniejsze poprawianie błędów.
Normy, przepisy i podstawowe zasady bezpieczeństwa kabli w izolacji
Podstawy: co regulują normy i dlaczego nie wolno ich ignorować
Instalacje elektryczne w budynkach mieszkalnych opisują m.in. normy z serii PN-HD 60364. Nie trzeba ich znać na pamięć, ale trzeba rozumieć kilka kluczowych zasad, które z nich wynikają:
- przewody muszą być dobrane do warunków układania (temperatura otoczenia, sposób ułożenia, możliwość odprowadzania ciepła),
- musi istnieć możliwość kontroli i konserwacji połączeń,
- instalacja powinna być zabezpieczona przed uszkodzeniami mechanicznymi, przegrzaniem i działaniem czynników środowiskowych (wilgoć, pył, promieniowanie UV w strefach otwartych),
- elementy łatwopalne (np. część materiałów izolacyjnych) nie mogą mieć kontaktu z przegrzewającymi się fragmentami instalacji.
Na poddaszu szczególnie istotny jest sposób układania przewodów w ociepleniu i w pobliżu konstrukcji drewnianej. Drewno i większość materiałów izolacyjnych mogą się zająć ogniem, jeśli element instalacji nadmiernie się nagrzeje (np. przez przeciążenie obwodu, zły dobór przekroju lub nieszczelne połączenie w puszce). Normy określają minimalne odległości od elementów konstrukcyjnych i dopuszczalne obciążalności prądowe przewodów w różnych warunkach układania.
Temperatura przewodów a izolacja cieplna
Kiedy przewód jest otwarty, czyli leży w przestrzeni z możliwością swobodnego oddawania ciepła, grzeje się mniej. Gdy zostanie otulony grubą warstwą izolacji cieplnej, jego zdolność do chłodzenia znacząco spada. To oznacza, że:
- ten sam przewód przy tym samym prądzie będzie miał wyższą temperaturę,
- dla kabli biegnących w izolacji trzeba stosować korekty obciążalności prądowej (czyli często dobrać większy przekrój lub ograniczyć obciążenie obwodu),
- w puszkach, gdzie łączy się wiele żył, temperatura może lokalnie rosnąć jeszcze bardziej.
W praktyce przy ocieplaniu poddasza opłaca się przeanalizować najbardziej obciążone obwody – gniazdka ogólne, zasilanie klimatyzacji, elektrycznego ogrzewania podłogowego czy bojlera. Jeśli przewód o przekroju 1,5 mm² jest prowadzony długim odcinkiem w wełnie, a obwód ma być intensywnie obciążany, dobrym pomysłem jest wymiana na 2,5 mm² i odpowiednie dopasowanie zabezpieczeń.
Ochrona przeciwpożarowa w strefie poddasza
Pożary instalacji elektrycznych w poddaszach często mają wspólny mianownik: przegrzewanie przewodów lub połączeń ukrytych w materiałach izolacyjnych. Zapobieganie opiera się na kilku prostych zasadach:
- stosowanie przewodów z izolacją o odpowiedniej klasie temperaturowej i jakości (znani producenci, oznakowanie),
- unikanie „kombinacji” typu: puszki upchane głęboko w wełnie, bez dostępu i wentylacji,
- dobre wykonanie połączeń: złączki sprężynowe lub śrubowe w odpowiedniej klasie, brak luźnych skrętek,
- separacja instalacji elektrycznej od instalacji niskonapięciowych (LAN, antena, alarm) i od elementów mocno się nagrzewających (świetlówki kompaktowe w ciasnych oprawach, halogeny, transformatory).

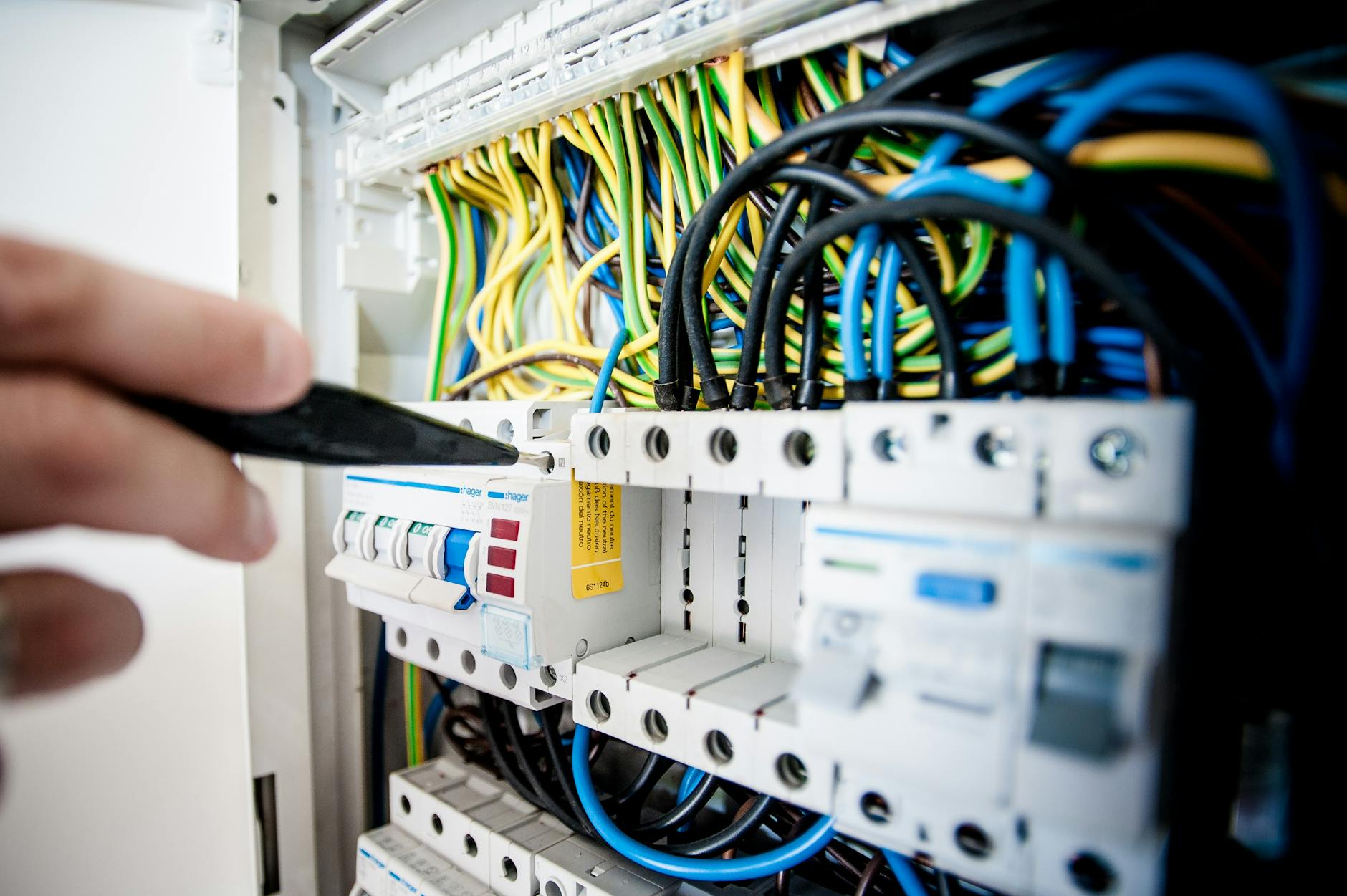

Przy nowych instalacjach coraz częściej stosuje się także wyłączniki różnicowoprądowe i zabezpieczenia nadprądowe dobrane precyzyjnie do przekroju i typu obwodu. Współpraca dobrego projektu elektrycznego z sensownie wykonaną izolacją poddasza daje realną ochronę przed pożarem.
Jak prawidłowo prowadzić przewody w ocieplanym poddaszu
Trasy kabli względem konstrukcji dachu i ścian
Przewody na poddaszu nie powinny biegać „jak chcą”. Przemyślane trasy ułatwiają zarówno montaż ocieplenia, jak i późniejsze prace serwisowe. Kilka praktycznych zasad:
- przewody prowadzi się w liniach równoległych i prostopadłych do elementów konstrukcji (krokwi, jętek, łat),
- unika się ukośnych przebiegów bez potrzeby – trudniej potem odgadnąć ich przebieg pod zabudową,
- dobrą praktyką jest prowadzenie kabli w określonych „strefach kablowych” – np. 20–30 cm od kalenicy, wzdłuż murłaty czy przy ścianach kolankowych.
W miejscach przejść przez belki czy profile metalowe należy zachować promień gięcia zgodny z zaleceniami producenta przewodu i unikać ostrych krawędzi. Jeżeli przewód przecina profil stalowy systemu g-k, dobrze zastosować przepust lub gumową osłonę, aby izolacja kabla nie ścierała się o metal.
Układanie przewodów na stropie pod warstwą izolacji
Bardzo częstym rozwiązaniem jest prowadzenie głównych tras kablowych po stropie, a dopiero z nich „podnoszenie” przewodów do punktów oświetleniowych i puszek. W takim wariancie strop jest pokryty wełną lub celulozą, a kable muszą w tej warstwie funkcjonować bezpiecznie. Kilka wskazówek praktycznych:
- przewody powinny leżeć na stabilnym podłożu (beton, deski, płyty OSB), a nie w powietrzu między belkami,
- na odcinkach narażonych na chodzenie (np. w pobliżu ścieżki technicznej) dobrze je osłonić rurami instalacyjnymi lub korytami,
- kable nie powinny być mocno napięte – potrzebny jest niewielki luz kompensujący ruchy konstrukcji i zmiany temperatury.
W przypadku stropów drewnianych wypełnianych wełną, przewody często prowadzi się w przestrzeni między belkami, ale tak, aby były oparte na belce lub zabezpieczone rurką. Luźno wiszący kabel w pustce stropowej to proszenie się o uszkodzenie przy późniejszych pracach serwisowych lub przy montażu dodatkowych elementów.
Przewody w warstwie wełny w połaci dachowej
W połaci dachowej wełna zwykle układana jest w dwóch warstwach: między krokwiami i pod nimi, na ruszcie. Przewody można prowadzić w kilku wariantach:
- między warstwami wełny – np. na ruszcie, pod krokwiami, w strefie planowanej kratownicy z profili g-k,
- na wierzchu wełny (od strony wnętrza), pod folią paroizolacyjną,
- w rurach instalacyjnych mocowanych do krokwi lub profili.
Najbardziej praktyczne bywa prowadzenie przewodów wzdłuż profili stalowych rusztu i mocowanie ich opaskami. Pozwala to zachować porządek, uniknąć przypadkowego przecięcia przy wkręcaniu wkrętów do płyt g-k i ułatwia lokalizację trasy w przyszłości (zawsze przy profilu, a nie w dowolnym miejscu w wełnie).
Dobór rodzaju przewodów do warunków na poddaszu
Na poddaszu zwykle używa się przewodów typu YDYp lub kabli okrągłych w izolacji PVC. W wilgotniejszych strefach albo tam, gdzie przewód jest narażony na uszkodzenia mechaniczne, lepiej przejść na kable o podwyższonej odporności. Kilka prostych zasad doboru:
- do układania pod wełną i w przegrodach – standardowe przewody instalacyjne, ale z pewnego źródła, z odpowiednimi certyfikatami,
- do przejść przez strefy trudniejsze (wilgoć, styk z elementami konstrukcji) – przewód w rurze karbowanej lub w peszlu,
- kable zewnętrzne lub odporne na UV stosować wyłącznie tam, gdzie rzeczywiście wychodzimy poza obrys termoizolacji (np. do anten na dachu).
Puszki elektryczne w ocieplanym poddaszu
Lokalizacja puszek – gdzie ich nie chować
Puszki są newralgicznym punktem instalacji – tu zbiegają się przewody, pojawiają się złączki, a więc i podwyższona temperatura. Do tego dochodzi konieczność serwisu. Z tego powodu:
- puszki nie powinny być całkowicie zakopane w wełnie, bez dostępu od strony wnętrza,
- nie umieszcza się ich w miejscach, gdzie później nie będzie fizycznej możliwości dostania się bez demolowania zabudowy (np. głęboko nad skosami, za kilkoma warstwami płyt),
- punkt łączeniowy przewodów lepiej przenieść w strefę dostępnych przestrzeni technicznych – np. do ściany działowej, klatki schodowej, garderoby na poddaszu.
Dobrze rozplanowana instalacja sprawia, że puszki wypadają w logicznych miejscach: nad drzwiami, w pobliżu korytarzy, w przestrzeni nad sufitem podwieszanym z klapą rewizyjną. Jeśli elektryk „oszczędza” przewód kosztem dostępu, problem spada później na użytkownika.
Rodzaje puszek a warstwa izolacji
Do zabudów z płyt g-k i ocieplanego poddasza stosuje się kilka typów puszek. Każda ma swoje miejsce:
- puszki podtynkowe do g-k – osadzane w płytach, idealne na gniazda i łączniki, ale nie jako główne węzły łączeniowe dużej liczby przewodów,
- puszki natynkowe – montowane np. na deskowaniu w przestrzeni technicznej, nad warstwą wełny, z łatwym dostępem,
- puszki przelotowe i rozgałęźne w obudowie niepalnej – przydatne, gdy łączymy przewody w strefie ocieplenia i chcemy zminimalizować ryzyko zapłonu w razie awarii.
Jeżeli łączeń jest dużo, a przekroje przewodów spore, rozsądniej zastosować większą puszkę rozdzielczą w dostępnym miejscu niż kilka małych, upchanych w wełnie. Łatwiej wtedy utrzymać porządek w przewodach, nie zaciskać ich na siłę i poprawnie ułożyć złączki.
Dostęp serwisowy: klapy, rewizje, „korytarze techniczne”
Instalacja na poddaszu powinna być zaprojektowana tak, by w razie awarii nie trzeba było wycinać połowy skosu. Pomagają w tym:
- klapy rewizyjne w sufitach podwieszanych lub ścianach kolankowych, za którymi ukryte są główne puszki i trasy kabli,
- wąskie korytarze techniczne przy ścianach szczytowych lub kalenicy – fragmenty nieocieplonej przestrzeni, w których biegną kable i stoją puszki,
- zostawienie niezabudowanej strefy przy kominie czy przy wyłazie dachowym, gdzie można zlokalizować kilka głównych punktów rozdzielczych.
W praktyce często sprawdza się rozwiązanie, w którym wszystkie puszki rozgałęźne wyprowadzone są do jednego „pasa serwisowego” nad korytarzem. Ocieplenie wokół można spokojnie układać, a dostęp pozostaje przez jedną większą klapę.
Wentylacja i temperatura w okolicy puszek
Choć puszki nie mają aktywnego chłodzenia, można im trochę pomóc. Wystarczy, że:
- nie będą dokładnie otulone wełną – zostawi się minimalną „kieszeń” powietrza wokół obudowy,
- obudowa puszki będzie z materiału odpornego na temperaturę, z odpowiednim stopniem ochrony IP do warunków poddasza,
- łączniki i złączki nie zostaną „napchane” na siłę – im większy ścisk, tym gorsze oddawanie ciepła.
Przy obwodach mocno obciążonych, jak zasilanie klimatyzatora czy ogrzewania elektrycznego, dobrze rozdzielić łączenia tak, aby nie kumulować wszystkich połączeń w jednej małej puszce nad skosem. Jedno urządzenie – jedna wyraźnie opisana puszka w dostępnym miejscu to bezpieczniejsze rozwiązanie.
Bezpieczne przejścia kabli przez przegrody i warstwy ocieplenia
Przejścia przez folię paroizolacyjną
Paroizolacja pełni kluczową rolę w ochronie ocieplenia przed wilgocią. Każde przejście przewodu to potencjalny mostek pary wodnej. Dlatego przy prowadzeniu kabli przez folię trzeba zadbać zarówno o szczelność, jak i o bezpieczeństwo elektryczne:
- otwory w folii wykonuje się minimalnie większe niż średnica przewodu lub peszla,
- do uszczelnienia stosuje się dedykowane taśmy systemowe lub manszety kablowe, a nie przypadkowe taśmy malarskie,
- przewód najlepiej prowadzić w rurce, która przechodzi przez folię – łatwiej potem doszczelnić jeden element niż kilka pojedynczych kabli.
Nieszczelne przejścia kabli są prostym sposobem na zawilgocenie wełny wokół przewodów. Z czasem może to doprowadzić do korozji elementów metalowych i pogorszenia izolacyjności cieplnej, a przy okazji utrudnić chłodzenie samych przewodów.
