Łazienka jako miejsce szczególnego ryzyka – od czego zacząć planowanie instalacji
Łazienka łączy kilka czynników, które wyraźnie zwiększają ryzyko porażenia prądem: wodę, parę wodną, mokrą skórę, metalowe baterie, rury oraz ograniczoną przestrzeń. Mokra skóra ma mniejszą rezystancję niż sucha, dlatego kontakt z uszkodzonym urządzeniem lub przewodem może być znacznie groźniejszy niż w salonie czy sypialni. Z tego powodu instalacja elektryczna w łazience wymaga nie tylko odpowiedniego osprzętu, ale też prawidłowego rozmieszczenia każdego gniazda, włącznika, oprawy i urządzenia stałego.
Strefy ochronne w łazience nie są umownym podziałem ścian. Wyznaczają miejsca o różnym stopniu narażenia na zalanie, bryzgi i intensywną wilgoć. Od nich zależy, czy można zamontować lampę nad prysznicem, czy zwykłe gniazdko przy umywalce będzie bezpieczne oraz jaki stopień ochrony IP musi mieć oprawa.
Najwięcej problemów pojawia się podczas remontów małych łazienek. Po zmianie układu wyposażenia okazuje się, że dawne gniazdko znalazło się zbyt blisko nowej kabiny, kinkiet nad lustrem wchodzi w strefę 2 albo planowana suszarka stoi przy ścianie, na której nie ma bezpiecznego punktu zasilania. Takie sprawy trzeba rozwiązać przed położeniem płytek i zamknięciem ścian.
Najpierw wyposażenie, potem punkty elektryczne
Bezpieczny projekt zaczyna się od rzeczywistego układu łazienki, a nie od przypadkowego rozmieszczenia gniazd na ścianach. Trzeba zaznaczyć wymiary wanny albo brodzika, obrys kabiny walk-in, lokalizację odpływu liniowego, stałej deszczownicy, umywalki, pralki, suszarki, toalety i grzejnika. Dopiero wtedy można wyznaczyć strefy 0, 1 i 2.
Znaczenie ma także sposób korzystania z pomieszczenia. Prysznic z ręczną słuchawką używaną poza kabiną tworzy inne ryzyko niż zamknięta kabina z wysokim brodzikiem i szczelnymi drzwiami. Umywalka z szerokim blatem pozwala bezpiecznie odsunąć gniazdko, ale mała umywalka narożna często wymusza szukanie miejsca na sąsiedniej ścianie.
Zmiana wanny na prysznic może zmienić wymagania
Popularny scenariusz remontowy wygląda tak: wanna zostaje usunięta, a w jej miejsce powstaje prysznic typu walk-in. Instalacja elektryczna pozostaje jednak na dawnym miejscu. Jeśli obok wanny było gniazdo lub włącznik, po montażu prysznica może ono znaleźć się w niedozwolonej strefie albo zbyt blisko źródła rozbryzgów.
Nie należy zakładać, że brak klasycznego brodzika oznacza brak stref ochronnych. Kabina bezbrodzikowa nadal jest miejscem natrysku, a jej granice wyznacza się według zasad dotyczących przestrzeni prysznicowej. Sam szklany panel nie zawsze rozwiązuje problem. Trzeba uwzględnić jego rzeczywiste położenie, wysokość, trwałość oraz rozwiązanie przewidziane w projekcie.
Instalacja łazienkowa powinna być zaplanowana jako całość
W łazience zwykle potrzebne są osobne obwody lub przynajmniej przemyślany podział zasilania dla oświetlenia, gniazd użytkowych oraz urządzeń o większej mocy. Pralka, suszarka bębnowa, elektryczny grzejnik drabinkowy, mata grzewcza, podgrzewacz wody czy wentylator mogą mieć inne wymagania dotyczące zabezpieczeń, przekrojów przewodów i sposobu podłączenia.
W praktyce lepiej zaplanować jeden punkt zasilania więcej niż później korzystać z przedłużacza rozwiniętego przy umywalce. Przedłużacze, rozgałęźniki i ładowarki leżące na blacie w pobliżu wody to częsta przyczyna niebezpiecznych sytuacji. Gniazdko powinno znajdować się tam, gdzie rzeczywiście będzie używane, ale poza strefami ograniczającymi montaż zwykłego osprzętu.
Strefy 0, 1 i 2 w łazience – jak wyznaczyć je w realnym wnętrzu
Podział na strefy ochronne wynika z zasad stosowanych dla instalacji elektrycznych w pomieszczeniach wyposażonych w wannę lub prysznic. Strefy nie obejmują całej łazienki. Koncentrują się wokół miejsc, w których użytkownik ma bezpośredni kontakt z wodą albo może zostać silnie zachlapany.
W typowym układzie występują trzy podstawowe obszary: strefa 0, strefa 1 i strefa 2. Im bliżej wnętrza wanny lub miejsca natrysku, tym większe ograniczenia dotyczące urządzeń elektrycznych i wymagany jest wyższy poziom ochrony przed wodą.
Strefa 0: wnętrze wanny i brodzika
Strefa 0 obejmuje wnętrze wanny lub brodzika. Jest to przestrzeń, w której może znajdować się stojąca woda, a użytkownik ma bezpośredni kontakt z mokrym podłożem. To najbardziej wymagająca strefa w całej łazience.
Nie montuje się tam zwykłych opraw, gniazdek, włączników ani urządzeń zasilanych bezpośrednio z instalacji 230 V. Jeżeli przewidziane jest urządzenie elektryczne przeznaczone do pracy w tej przestrzeni, musi ono spełniać bardzo restrykcyjne warunki, w tym wymagania dotyczące ochrony przed czasowym zanurzeniem. Zwykle stosuje się tylko rozwiązania zaprojektowane specjalnie do takiego zastosowania.
Przykładem może być specjalna oprawa montowana w wannie z hydromasażem albo element oświetlenia wodnego. Nie wystarczy jednak kupić produkt z oznaczeniem IPX7. Liczy się kompletne rozwiązanie: dopuszczenie producenta do konkretnego miejsca, właściwy sposób zasilania, odpowiednia separacja elektryczna oraz prawidłowe uszczelnienie po montażu.
Kabina walk-in bez brodzika
Przy prysznicu bezbrodzikowym nie ma wysokiej krawędzi, która jednoznacznie wyznacza przestrzeń kąpielową. Nie oznacza to jednak dowolności. Nadal istnieje obszar bezpośrednio narażony na wodę, związany z punktem natrysku i miejscem korzystania z prysznica.
W takich łazienkach szczególnie łatwo błędnie umieścić oprawę sufitową lub kinkiet. Projekt należy oprzeć na rzeczywistym rozmieszczeniu deszczownicy, słuchawki, odpływu oraz szklanych ścianek. Gdy kabina jest otwarta, rozbryzg wody często sięga dalej niż użytkownik zakłada na etapie zakupów.
Strefa 1: przestrzeń nad wanną lub prysznicem
Strefa 1 znajduje się bezpośrednio nad strefą 0. W przypadku wanny lub brodzika jest to przestrzeń wyznaczona ich obrysem i prowadzona pionowo w górę. Standardowo granicę wysokościową przyjmuje się do 2,25 m od poziomu podłogi, przy czym układ pomieszczenia, wysokość zamontowanej armatury i rozwiązania konstrukcyjne należy analizować zgodnie z aktualnymi wymaganiami dla konkretnej instalacji.
To obszar intensywnie narażony na krople wody, bryzgi, parę oraz przypadkowe skierowanie słuchawki prysznicowej. Nie powinny trafiać tam zwykłe oprawy dekoracyjne, standardowe plafony pokojowe ani urządzenia, których producent nie dopuścił do pracy w strefie prysznica.
W strefie 1 stosuje się urządzenia przewidziane do takich warunków. Dotyczy to zwłaszcza opraw oświetleniowych montowanych nad natryskiem, wentylatorów, niektórych podgrzewaczy oraz wyposażenia kabinowego. Decydujące są jednocześnie: stopień ochrony IP, klasa ochronności, napięcie zasilania, sposób wykonania połączeń oraz instrukcja producenta.
Dobrym uzupełnieniem tego tematu jest także poradnik: Instalacje elektryczne w łazience – co musisz wiedzieć o bezpieczeństwie?.
Deszczownica i słuchawka prysznicowa mają znaczenie
Podczas wyznaczania stref nie wolno patrzeć wyłącznie na obrys brodzika. Stała deszczownica kieruje wodę pionowo, ale ręczna słuchawka może być używana pod różnym kątem. W małej łazience woda często trafia na ścianę z lustrem, lampą lub szafką znajdującą się obok kabiny.
Jeżeli planowana jest wnęka prysznicowa z niską ścianką albo jedynie pojedynczą szybą, bezpieczniej jest założyć bardziej wymagające warunki pracy oprawy. Lepiej dobrać oświetlenie z odpowiednim zapasem odporności na wodę niż po remoncie wymieniać nową lampę, ponieważ przy codziennym korzystaniu jej klosz i uszczelki są stale zalewane.
Strefa 2: pas wokół wanny i prysznica
Strefa 2 to obszar przylegający do strefy 1. Zwykle przyjmuje się pas o szerokości 0,6 m liczony poziomo od granicy strefy 1, również do określonej wysokości. Jest to przestrzeń, do której regularnie docierają bryzgi wody, choć nie tak intensywnie jak do wnętrza kabiny.
Właśnie w strefie 2 pojawiają się najczęstsze błędy aranżacyjne. Dotyczą one zwłaszcza kinkietów przy lustrze, podświetlanych szafek, włączników zamontowanych na ścianie obok wanny, gniazd do suszarki oraz dekoracyjnych lamp wiszących. Estetyczny projekt wnętrza nie zwalnia z konieczności sprawdzenia, czy osprzęt jest dopuszczony do danego miejsca.
Jeżeli przy wannie znajduje się umywalka, jej obecność nie „przesuwa” stref ochronnych. Oś umywalki, szerokość lustra czy wysokość blatu nie mają pierwszeństwa przed granicami stref wyznaczonych przez wannę albo prysznic. Gniazdo może wyglądać na odległe od ceramiki, a mimo to nadal znajdować się zbyt blisko kabiny.
Stałe ścianki kabinowe a przebieg stref
Stała, pełna przegroda może mieć wpływ na ocenę rozchodzenia się bryzgów i na wyznaczenie przestrzeni instalacyjnej, ale nie należy traktować każdej szyby jako automatycznego zniesienia strefy. Znaczenie ma to, czy element jest trwały, jaką ma wysokość, czy rzeczywiście oddziela obszar natrysku oraz jak wygląda cała konstrukcja kabiny.
IPX4, IPX5 i IPX7 – co naprawdę oznaczają oznaczenia opraw
Granice stref mówią, gdzie urządzenie może być rozważane. Stopień ochrony IP pomaga natomiast ocenić, na jaki kontakt z wodą zostało przygotowane. W łazience nie warto kierować się wyłącznie wyglądem lampy ani hasłem „do pomieszczeń wilgotnych”. Oprawa przeznaczona nad lustro może nie nadawać się nad prysznic, nawet jeśli ma metalową obudowę i zamknięty klosz.
Oznaczenie IP składa się zwykle z dwóch cyfr. Pierwsza dotyczy ochrony przed dostępem do części niebezpiecznych i przed ciałami stałymi, a druga – ochrony przed wodą. Zapis IPX4, IPX5 lub IPX7 oznacza, że producent deklaruje klasę odporności na wodę, natomiast litera „X” wskazuje brak podanej klasy dla ochrony przed pyłem lub ciałami stałymi.
IPX4: ochrona przed bryzgami wody
Stopień IPX4 oznacza odporność na bryzgi wody padające z różnych kierunków. To typowy poziom wymagany dla wielu urządzeń montowanych w miejscach, do których może docierać woda z prysznica albo podczas korzystania z wanny.
W praktyce oprawa IPX4 może być właściwym wyborem dla oświetlenia w strefie 1 lub 2, o ile producent wyraźnie dopuszcza jej montaż w takim miejscu, a pozostałe wymagania instalacyjne są spełnione. Dotyczy to na przykład szczelnego plafonu montowanego nad kabiną albo kinkietu umieszczonego w pobliżu strefy kąpielowej.
IPX4 nie oznacza jednak odporności na silny strumień wody ani na zanurzenie. Nie należy kierować na taką oprawę słuchawki prysznicowej, myć jej pod ciśnieniem ani zakładać, że nadaje się do wnętrza brodzika.
IPX5: ochrona przed strumieniem wody
IPX5 zapewnia wyższy poziom ochrony niż IPX4. Urządzenie o takim oznaczeniu jest odporne na strumienie wody kierowane na obudowę z różnych stron. Taka klasa może być potrzebna tam, gdzie wyposażenie może być nie tylko zachlapywane, lecz również okresowo polewane wodą.
Ma to znaczenie przede wszystkim w łazienkach, w których ściany, sufit lub wyposażenie są myte strumieniem wody, albo gdy konstrukcja natrysku sprawia, że woda regularnie trafia poza bezpośrednią przestrzeń kąpielową. W pewnych sytuacjach wymagania dla stref wskazują właśnie na konieczność zastosowania urządzeń o klasie IPX5 zamiast IPX4.
Przykładem może być wentylator znajdujący się blisko otwartego natrysku lub oprawa zamontowana na suficie przy prysznicu, w łazience intensywnie użytkowanej przez domowników. Wyższa klasa IP może dawać rozsądny zapas, lecz nadal nie zastępuje właściwego montażu. Przepusty przewodów, uszczelki, puszki połączeniowe i sposób dokręcenia klosza muszą odpowiadać instrukcji producenta.
IPX7: ochrona przed czasowym zanurzeniem
Oznaczenie IPX7 informuje o odporności urządzenia na skutki czasowego zanurzenia w wodzie, w warunkach określonych przez normę i producenta. Jest to poziom istotny dla wyposażenia przeznaczonego do strefy 0, a więc do wnętrza wanny lub brodzika.
Nie należy jednak interpretować IPX7 jako uniwersalnej zgody na montaż każdego urządzenia w wodzie. Taka oprawa lub element instalacji musi być zaprojektowany konkretnie do pracy w danym miejscu. Znaczenie ma napięcie zasilania, rodzaj transformatora lub zasilacza, położenie połączeń, sposób uszczelnienia oraz dopuszczenie całego zestawu do zastosowania w strefie 0.
Warto też pamiętać, że IPX7 nie musi automatycznie oznaczać odporności na silne strumienie wody. Jeżeli urządzenie może być zarówno zanurzane, jak i myte intensywnym strumieniem, należy sprawdzić pełną deklarację producenta oraz oznaczenie IP, a nie opierać się tylko na jednej cyfrze.
Jeśli chcesz pogłębić ten wątek, sprawdź też: Jak podłączyć gniazdko elektryczne? – krok po kroku.
Jak dobrać oprawę do miejsca montażu
Najbezpieczniejsza zasada jest prosta: im bliżej natrysku lub wanny ma znaleźć się urządzenie, tym dokładniej trzeba zweryfikować jego przeznaczenie. Do oprawy warto sprawdzić nie tylko symbol IP na opakowaniu, ale też kartę produktu i instrukcję montażu. Producent może wskazywać maksymalny zakres zastosowania, wymagane napięcie, zakaz montażu w określonej strefie albo konieczność użycia konkretnego zasilacza.
Przy wyborze oświetlenia przydają się następujące praktyczne decyzje:
- nad prysznicem wybiera się oprawę wyraźnie przeznaczoną do montażu w strefie narażonej na bryzgi;
- przy otwartym natrysku warto rozważyć wyższą odporność na wodę, zwłaszcza gdy słuchawka może kierować strumień na sufit lub ścianę;
- przy lustrze poza strefami ochronnymi nadal dobrze sprawdza się oprawa odporna na wilgoć, ale nie musi ona mieć parametrów urządzenia do wnętrza kabiny;
- w przypadku oświetlenia dekoracyjnego trzeba sprawdzić nie tylko lampę, lecz także miejsce zasilacza, sterownika LED i wszystkich połączeń.
Szczególnej uwagi wymagają taśmy LED montowane we frezach, wnękach i pod szafkami. Sam pasek może być opisany jako wodoodporny, lecz zasilacz, przewody, złączki i zakończenia taśmy często już nie mają takiej ochrony. W łazience cały układ powinien być dobrany jako komplet, a nie jako przypadkowo połączone elementy.
Gdzie można zamontować gniazdka, włączniki i urządzenia stałe
Po ustaleniu przebiegu stref i dobraniu opraw przychodzi czas na rozmieszczenie osprzętu. To etap, na którym warto myśleć o codziennych czynnościach: suszeniu włosów, goleniu, ładowaniu szczoteczki, praniu, korzystaniu z lustra oraz wentylacji po kąpieli. Punkty elektryczne powinny być wygodne, ale nie mogą wymuszać używania urządzeń na granicy strefy prysznicowej.

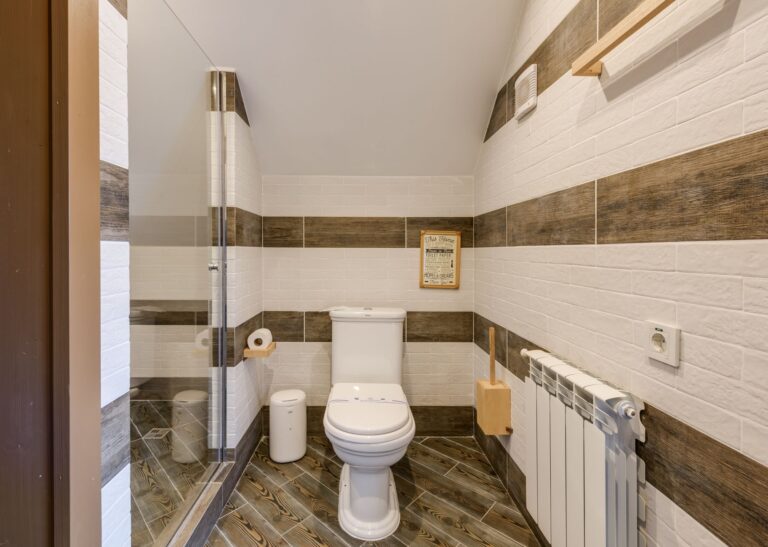

Gniazdka: poza strefami i blisko realnych potrzeb
Zwykłych gniazd wtyczkowych 230 V co do zasady nie montuje się w strefach 0, 1 i 2. Bezpieczne miejsce dla gniazda należy znaleźć poza tymi obszarami, uwzględniając jednocześnie przyszłe ustawienie sprzętów i długość ich przewodów.
Najczęściej praktycznym rozwiązaniem jest gniazdo przy lustrze, ale przesunięte na ścianę lub fragment blatu znajdujący się poza strefą 2. Powinno być umieszczone tak, aby suszarka, golarka czy szczoteczka elektryczna nie musiały być używane nad umywalką pełną wody. W małej łazience czasem lepiej przewidzieć punkt na bocznej ścianie niż montować go pozornie wygodnie, lecz zbyt blisko prysznica.
Gniazda przeznaczone dla pralki, suszarki bębnowej albo zabudowanego sprzętu również powinny pozostawać dostępne do kontroli i odłączenia zasilania. Nie warto umieszczać ich bezpośrednio za urządzeniem, jeśli później nie da się dosięgnąć wtyczki bez wysuwania ciężkiej pralki. Dobrym rozwiązaniem bywa punkt zasilania w sąsiedniej szafce technicznej lub na ścianie obok sprzętu, oczywiście poza strefami ochronnymi.
Obwody gniazd łazienkowych powinny być chronione wyłącznikiem różnicowoprądowym o odpowiednich parametrach, zwykle o prądzie różnicowym nie większym niż 30 mA. Dobór zabezpieczeń, przekrojów przewodów i liczby obwodów powinien wykonać elektryk na podstawie rzeczywistego obciążenia instalacji.
Włącznik światła najlepiej umieścić przed wejściem
Najczęściej spotykanym i wygodnym rozwiązaniem jest montaż głównego włącznika oświetlenia na ścianie przed wejściem do łazienki. Użytkownik nie musi wtedy dotykać osprzętu mokrą ręką po wyjściu spod prysznica, a sam włącznik pozostaje poza obszarem narażonym na bryzgi.
Jeżeli projekt zakłada dodatkowe sterowanie przy lustrze, przy wannie albo przy wejściu do strefy prysznicowej, trzeba szczególnie ostrożnie dobrać rodzaj osprzętu i sposób zasilania. W strefach ochronnych dopuszczalne mogą być tylko określone rozwiązania, na przykład sterowanie niskonapięciowe lub urządzenia przewidziane do konkretnego zastosowania. Nie powinno się przenosić zwykłego pokojowego włącznika na ścianę przy kabinie wyłącznie dlatego, że wygląda spójnie z aranżacją.
Alternatywą mogą być czujniki ruchu, sterowanie bezdotykowe albo elementy inteligentnego domu, ale także one wymagają prawidłowego rozmieszczenia modułów i zasilaczy. Elektronika schowana nad sufitem podwieszanym nie jest automatycznie bezpieczna, jeśli znajduje się w miejscu o podwyższonej wilgotności i bez możliwości serwisowania.
Pralka, suszarka i grzejnik – urządzenia stałe wymagają osobnego planu
Urządzenia stałe nie są traktowane tak samo jak przenośna suszarka do włosów. Pralka, suszarka bębnowa, podgrzewacz wody, wentylator, grzejnik elektryczny czy mata grzewcza mogą być dopuszczone do określonych miejsc, ale tylko wtedy, gdy ich producent przewidział taki montaż i zostały zachowane wymagania dotyczące stref, ochrony IP oraz zasilania.
Przy pralce i suszarce najważniejsze jest zwykle zapewnienie miejsca poza strefami ochronnymi, właściwego obwodu oraz łatwego dostępu do odłączenia urządzenia. W zabudowie meblowej trzeba też pozostawić odpowiednią wentylację zgodną z instrukcją sprzętu. Zamknięcie urządzenia w ciasnej wnęce może prowadzić nie tylko do problemów z przegrzewaniem, ale również do trudności podczas kontroli przewodu, gniazda i przyłącza wodnego.
Elektryczny grzejnik drabinkowy lub dekoracyjny grzejnik ścienny powinien mieć klasę i stopień ochrony odpowiednie do miejsca montażu. Nie każdy model przeznaczony do ogrzewania pomieszczeń mieszkalnych można zamontować obok wanny albo naprzeciw otwartego prysznica. Trzeba sprawdzić minimalne odległości wskazane przez producenta oraz to, czy urządzenie może pracować w określonej strefie.
Wentylator i oświetlenie lustra
Wentylator łazienkowy często znajduje się wysoko na ścianie lub suficie, lecz jego położenie nie zwalnia z analizy stref. Jeśli jest zamontowany nad natryskiem albo blisko niego, musi być przystosowany do warunków panujących w tym miejscu. Znaczenie ma również sposób prowadzenia przewodu i lokalizacja złącza – połączenie ukryte w suficie powinno pozostać wykonane w sposób trwały oraz zgodny z wymaganiami instalacyjnymi.
Podświetlane lustro lub szafka lustrzana to z kolei produkt, którego nie należy oceniać wyłącznie po deklarowanym IP frontu. Warto sprawdzić, gdzie znajduje się zasilacz, czy przewidziano stałe podłączenie, czy urządzenie ma gniazdo serwisowe oraz czy producent dopuszcza montaż w pobliżu strefy 2. Szczególnie ostrożnie należy podchodzić do modeli z wbudowanym gniazdem, portem USB lub funkcją podgrzewania tafli.
Przed rozpoczęciem prac wykończeniowych dobrze jest zaznaczyć na projekcie nie tylko lampy i gniazda, lecz także zasilacze LED, puszki, wentylator, grzejnik oraz urządzenia planowane w zabudowie. Dzięki temu elektryk może przygotować właściwe obwody, a wykonawca uniknie późniejszego wiercenia w gotowych płytkach w poszukiwaniu dodatkowego punktu zasilania.
